河北电力园区网升级方案
成功案例之河北电力园区网升级方案

背景介绍

      目前河北XXXX电力有限公司办公网采用HUAWEI S9303作为核心交换机,接入交换机采用HUAWEI S3700交换机,核心部署一台。网络性能和冗余性偏低。
      EX8208模块化以太网交换机属于Juniper EX系列以太网交换机产品,是一款灵活、强大的模块化平台,能够提供卓越的性能、可扩展性和高可用性来满足高密度数据中心、园区汇聚及核心交换环境的要求。EX8208的系统总容量可达6.2Tbps,能够作为完整的端到端解决方案支持现在和未来的高性能网络。
       Juniper EX2200以太网交换机为分支办事处、远程办公室和园区网络的接入层部署,提供了一种经济、入门级的独立的全千兆解决方案。

设计目标

       使用EX8208交换机,升级原有办公网核心,并提升原有网络高可用性;本文档用于阐述说明EX交换机及其相关网络设备的配置参数设计和功能实现方式。以及从平稳、快速、低影响的迁移目标出发,制订设备割接过程的基本步骤。

1网络结构总体描述

         HUAWEI S9303作为核心交换机,接入交换机采用HUAWEI S3700交换机,核心部署一台,核心上游部署防火墙,核心与防火墙直接采用静态路由互联。
        本次对原有网络升级,使用2台Juniper EX8200和2台飞塔防火墙,同样采用静态路由互联;接入设备采用Juniper EX2200交换机,双上联到核心;这样提升核心交换性能和冗余性。
        升级前后的拓扑图比对如下:

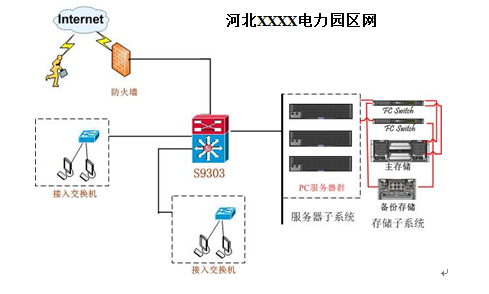

原网络拓扑

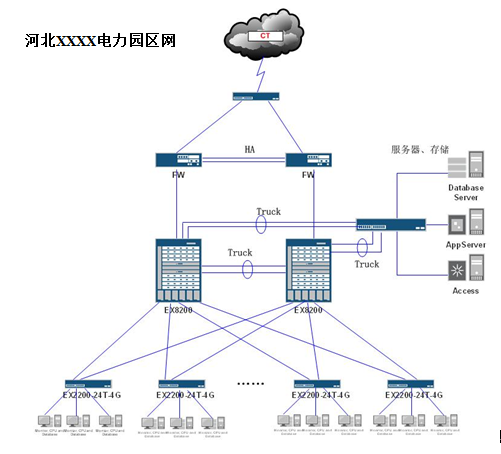

升级后网络拓扑
